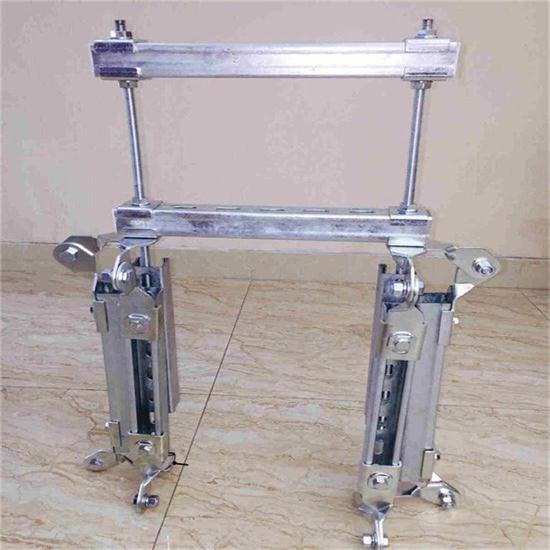

抗震支架由錨固體、加固吊桿、斜撐和抗震連接構件組成。懸吊螺桿與管線的節點距斜撐與管線的節點距離不得超過0.1m，螺桿根據需要作加固處理。如果在同一位置設立兩個反向的剛性抗震支撐，則可省去懸吊螺桿?？紤]到地震力的荷載，剛性抗震支撐的懸吊螺桿和結構錨固件均需加大尺寸，螺桿和錨固件的*大承載力需大于算得的地震力。下面鈾力電氣就來看看抗震支架的施工依據和施工技術。zclw13

    一、抗震支架的施工依據

    抗震支架在地震中可對給排水系統、空調系統、電氣管線系統提供充分的保護，所以抗震支架在任何時候、任何安裝角度都須大于地震力。水平方向的地震負荷可由兩個不同方向的抗震支撐承擔，即側向抗震支撐承擔側向負荷，縱向抗震支撐承擔縱向負荷。所有抗震支撐須和結構體作可靠連接。與鋼筋混凝土框架結構的梁柱板作剛性連接，與鋼結構作柔性連接，且須經設計人員驗算。


    抗震支架的施工步驟：測量→下料→吊點脹栓安裝→垂直向吊桿安裝→橫擔安裝→側向、縱向加固件安裝。

    二、抗震支架的施工技術

    1.側/縱向斜撐安裝的**垂直角度為45°，可根據現場實際情況適當調整。

    2.管線穿越建筑沉降縫時，應考慮沉降位移的設計。

    3.計算水平地震力荷載時，只需考慮滿負荷重量而不需要考慮其他因素。

    4.水平管道在90°轉彎時，需設抗震支架；其他角度轉彎長度大于抗震設計間距的1/16時，需設側向及縱向抗震支架。

    5.保溫管線的抗震吊架管碼需按保溫后的尺寸考慮，門形吊架用于保溫風管，水管亦按此考慮。

    6.管道和電線套管允許縱向偏移，但不得超過*大側向支撐間距的1/16；風管允許偏移，但不得超過風管寬度的2倍。

    7.單管抗震支撐雙向側向或縱向或具有側/縱向作用的拐點抗震支撐，應直接與管線或電線套管連接。應注意支管或小一級管線的支撐不能作為主管的抗震支撐，即不能作為另一方向的支撐。

    8.抗震支架不應限制管線熱脹冷縮產生的應力，當把熱脹冷縮因素考慮在內時，縱向吊架應在構件選型上考慮所選型號應能抵抗管線的熱脹冷縮應力。

    9.用于剛性的管道抗震支撐不能安裝于建筑的不同結構部位或功能部位，否則會因地震作用而產生不同的位移。

    10.對水、電、風系統的單管或多管共用門型吊架，無論側向或縱向斜撐，斜撐偏離中心線2.5°時不會影響其承載力。
